見圖5，包括擋邊式輸送帶、托帶輥和壓帶輪，擋邊式輸送帶包括基帶、擋邊和橫隔板，擋邊固定連接在基帶的兩側，擋邊和基帶邊緣之間留有空邊，橫隔板固定連接在兩側擋邊之間的基帶上，兩邊的擋邊、相鄰兩個橫隔板共同圍成空腔。在工作面朝上的位置布置壓帶輪，壓帶輪的輪緣與空邊貼合。在工作面朝下的位置布置托帶輥，用來支承擋邊式輸送帶的自重。擋邊式輸送帶還包括導向筋，布置在工作面空邊上，橫截面是梯形。托帶輥的輥緣上設有導向槽，導向槽的橫截面是梯形。壓帶輪的輪緣上設有導向槽，導向槽的橫截面是梯形。導向筋嵌在導向槽中。

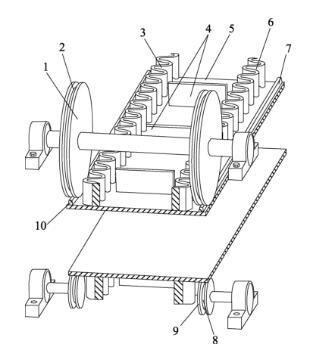

1.壓帶輪 2、8.導向槽 3.擋邊 4.橫隔 5.基帶 6.擋邊 7、10.導向筋 9.托帶輥
圖5 能防止跑偏的波狀擋邊帶式輸送機
使用效果：有了導向筋的導向作用，擋邊帶式輸送機在運行時沿著導向筋運行，不再跑偏，擋邊不再摩擦壓帶輪側面或托帶輥端面，擋邊式輸送帶的使用壽命大幅延長，為生產廠節省大量維修維護資金。
